공동현관 RFID 복사 ( feat. TM, iButton )

게시 2024/06/14 업데이트 2026/04/11

By Mokky

7 분읽는 시간

복제 방법이 궁금하면 맨 밑으로 ㄱㄱ

장시간의 백수생활로 삶이 피폐해져서 재미난 것을 찾던 도중,

그동안 미뤄왔던 공동현관 키 복제를 진행하기로 했다.

매번 집 키를 들고 다니는게 여간 귀찮았던 게 아니었기 때문.

실패한 첫 시도

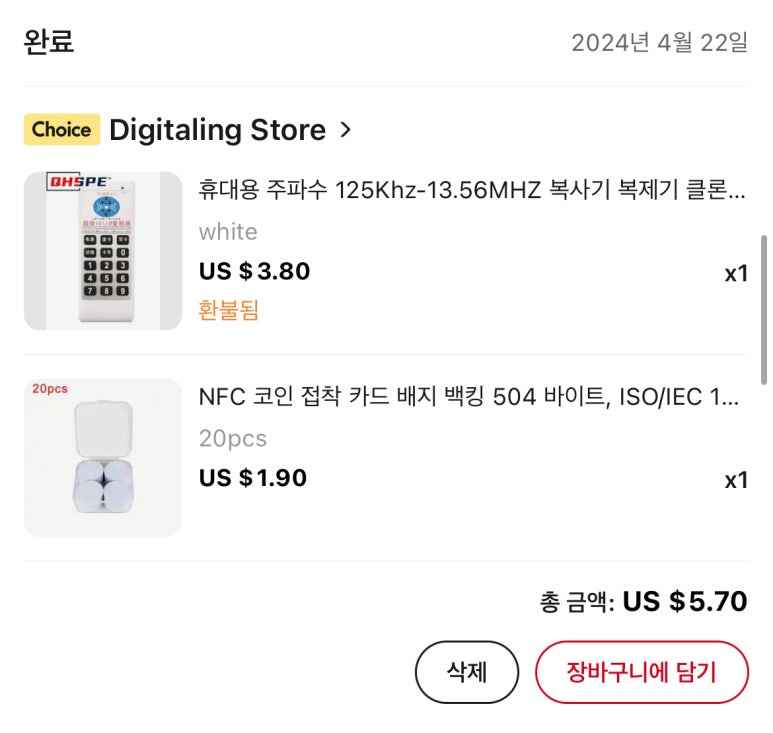

대충 구글링을 하고 알리에서 아래 사진의 준비물들을 구매했다.

( 필요없을 것 같아 반품했다… )

RFID 복제기와 NFC 코인

여기서 사소한 상식

RFID 중 13.56Mhz의 주파수를 사용하는 것을 NFC라고 한다더라…

RFID 복제기를 통한 읽기 = ‘복사’, 쓰기 = ‘붙여넣기’ 이다.

소제목에 써있었다시피 두 가지의 이유로 인해

실패할 수밖에 없었다.

첫 번째 이유는 바로 우리 집 키가 일반적인

NFC 카드가 아니라 TM 형식인 ( 정보가 잘 없어서 잘못된 정보일수도… )

iButton 이었기 때문이다.

우리 집 키

이러한 방식의 키를 복사하는 것에 관한 정보가

거의 없어서 iButton 이라는 것도 한참을 찾아서 알았다…

( 내가 못 찾았을 확률이 높긴 하다. 영어를 못해서… ㅎ )

두 번째 이유는 내가 구매한 NFC 코인이

Mifare Ultralight을 사용했다는 것이다.

대부분의 NFC, 그리고 우리 집 키는

Mifare Classic을 사용한다.

아래는 RFID 복제기가 제대로 작동하지 않는 영상이다.

정상 작동했을 때도 하나의 NFC 카드를 읽고 쓰는 것만 가능했지,

다른 NFC 카드에 쓰는 것은 불가능했다.

여튼 TM 형식의 키를 복제하려고 다양한 노력들을 했었다.

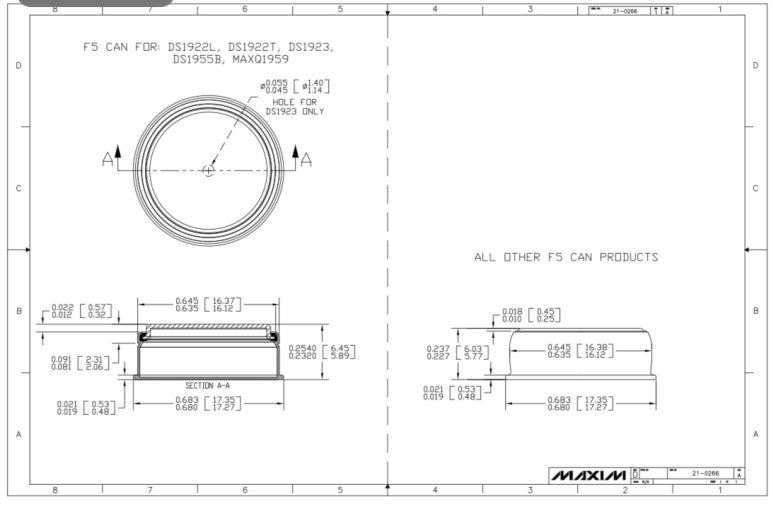

지금 돌아보면 정~말 관련이 없는 설계도까지

찾아가면서 말이다.

찾은게 아까우니 일단 첨부해 본다.

https://www.analog.com/media/en/technical-documentation/data-sheets/DS1972.pdf

https://www.analog.com/media/en/package-pcb-resources/package/pkg_pdf/can-f5/21-0266.pdf

실패한 두 번째 시도

그렇다. 두 번째도 실패했다.

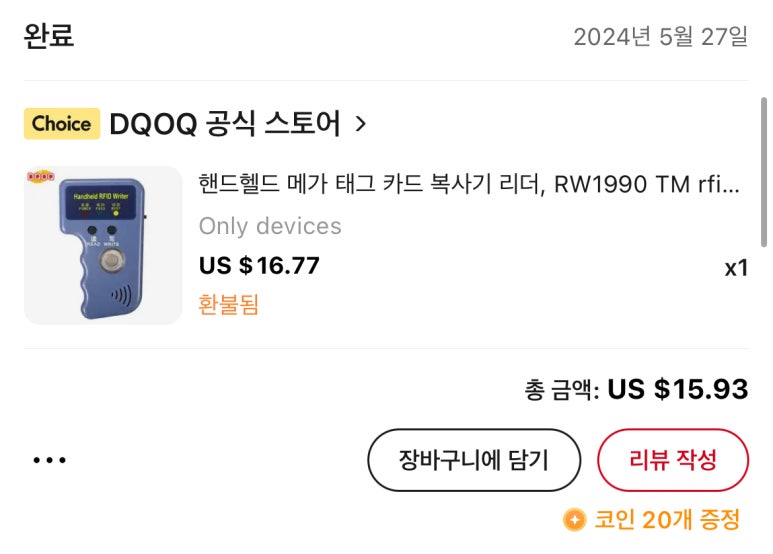

우리 집 키가 TM 형식이라는 것을 알고

그에 맞는 복제기를 추가로 구매하였다.

( 이 또한 필요없을 것 같아 반품했다… )

이 제품으로 집 키를 읽는 데에는 성공했지만,

쓰기는 되지 않았다.

집 키의 모델명이 RW1990이 아니었기 때문이 아닐까 한다.

심지어, TM 형식의 키를 읽은 뒤,

NFC에 다시 쓰는 것 또한 불가능해 보였다.

아래는 TM 복제기 실패 영상이다.

성공한 마지막 세 번째 시도

드디어 성공했다.

돈이 많이 들어 최후의 보류로 생각했던 방법인데,

이게 돈이 가장 안 드는 것 같다. ㅋㅋㅋ

최후의 보류란,

RFID 스티커를 만들어주는 업체에서 주문 제작을 한 뒤,

해당 스티커를 집에서 핸드폰으로 복제하는 방법이다.

해당 업체에게 16진수로 된 집 키의 시리얼 넘버를 알려주면,

그들이 갖고있는 RFID 스티커에 시리얼 넘버를 입력해준다.

그냥 집 키를 RFID 스티커에 복.붙. 하는 것이다.

16진수로 이루어진 시리얼 넘버를 10자리의 10진수 넘버로 변환하는

그 방식이 궁금하지만, 아직은 찾지 못했다.

( 2개씩 끊어 변환하면 10자리가 넘고, 4개씩 끊으면 10자리가 되긴 하지만 뭔가 아닌 것 같다. )

아래처럼 성공했지만, 주문제작을 통해 바로 해결하니

너무 허무했다…

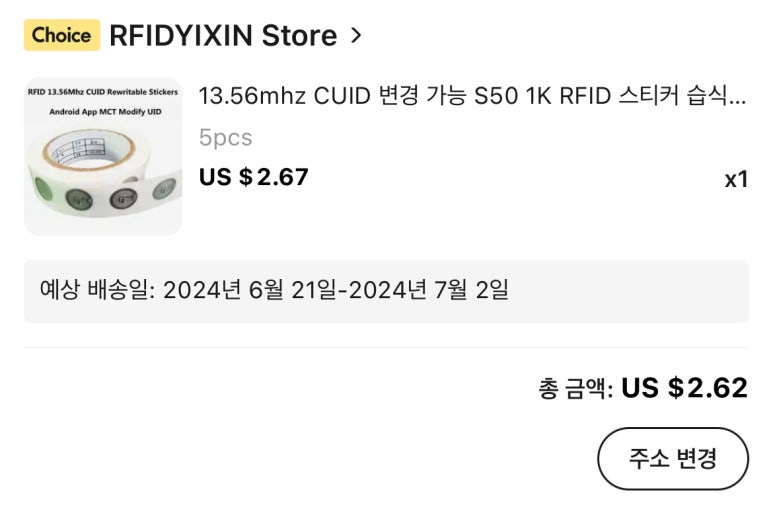

이렇게 주문제작한 스티커를 복제하기 위해

CUID RFID 스티커를 구매하였다.

Mifare Classic Tool이라는 앱과 삼성 핸드폰만 있으면

CUID RFID 스티커를 통해 얼마든지 복제할 수 있다.

5개에 2.6달라로, 맨 처음 구매했던

20개에 1.9달라짜리 NFC 카드 보다는 훨씬 비쌌다.

아직 RFID 스티커가 도착하지는 않았지만,

안될 일은 없기 때문에 딱히 걱정하지는 않는다.

NFC Tools라는 앱을 삼성 핸드폰에 설치하고

NFC를 활성화 시킨 뒤, 앱 접속 후 핸드폰 후면에

집 키를 대보면 그에 대한 정보가 나올 것이다.

안 나오면 요리조리 비벼보고 NFC 활성화됐는지 확인해봐라.

그래도 안되면… 새로운 방법을 찾아보시길…

집 키의 정보가 아래와 같다면,

CUID RFID 스티커를 이용해 얼마든지 복제할 수 있다.

( 무조건 CUID라고 써있어야 한다. UID는 핸드폰으로는 복제를 못 한다! )

조건은 다음과 같다.

태그 유형 : ISO 14443 ~A

이용가능한 기술 : MifareClassic 포함

암호화 : X

배송기간 때문에 그런가 한 게 없는데, 한 달이나 걸렸다…

끝
