Outlander 2 Rockford에 CarPlay Display 설치.

Outlander 2 2012 Rockford에 L6 Pro ( CarPlay Display ) 달기

​

미쓰비시 아웃랜더 2.

오디오가 Rockford라서, 패널 교체를 하면

오디오 품질이 낮아질까봐 많은 고민이 있었다.

​

폰을 거치대에 꽂고 다니는 게 너무 불편해서

더이상 참지 못하고 알리에서 디스플레이를 질렀다.

​

여러가지 옵션들이 있었는데,

가장 좋은 DSP가 달려있는 제품으로 구매했다. ( Rockford 스피커와 우퍼를 최대한 살려야 하니까… ㅠ )

배송은 1주일도 채 걸리지 않았다.

​

원래 모습

원래 센터페시아는 아래와 같다.

지금부터, 짱구와 함께하는 디스플레이 설치 이벤트를 시작해보자.

​

​

에어컨 송풍구 탈착

본체를 빼려면 양쪽 송풍구 트림부터 떼야 한다.

플라스틱 헤라로 살살 벌리면 빠진다.

힘을 주면 클립이 부러지니 참고.

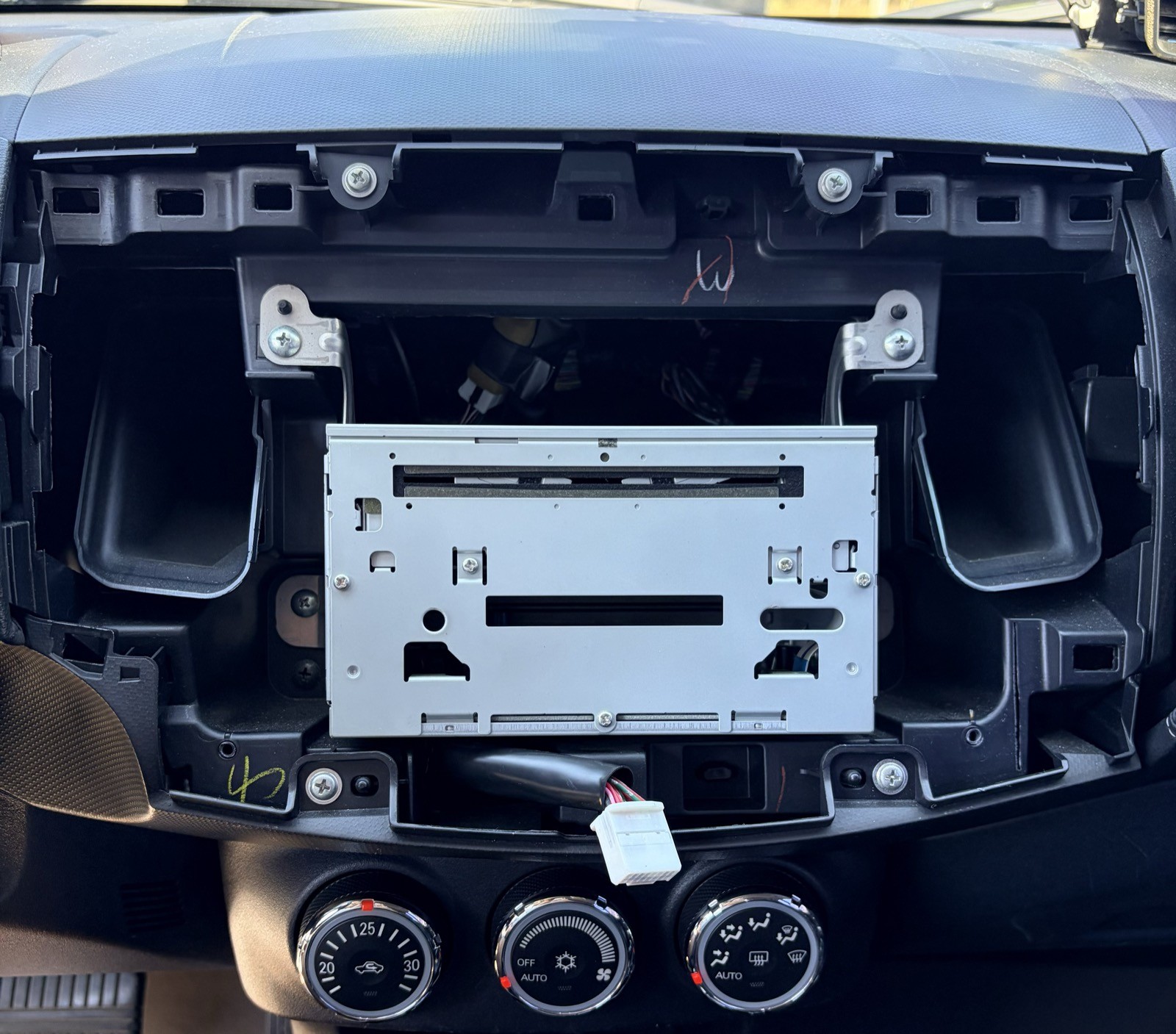

헤드유닛은 아직 박혀있고,

양옆만 텅 빈 상태.

​

​

본체를 빼고 케이지 넣기

볼트를 풀고 본체와 페시아를 통째로 빼면

안쪽에 공간이 나온다.

공조 다이얼은 그대로 둔다.

건드릴 이유가 없다.

​

​

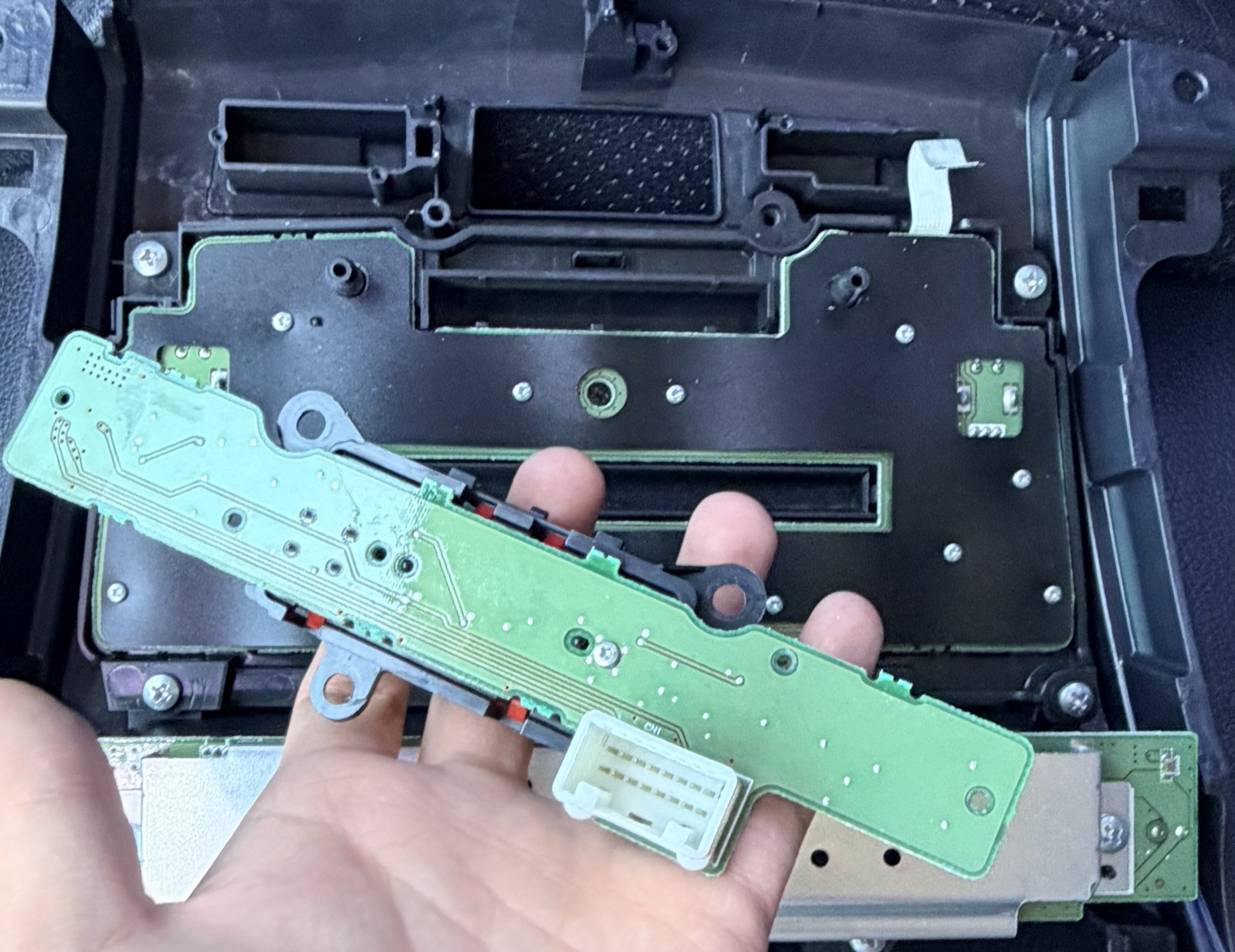

제품에, 비상등 버튼과 모듈은 없기 때문에

직접 떼서 달아줘야 한다.

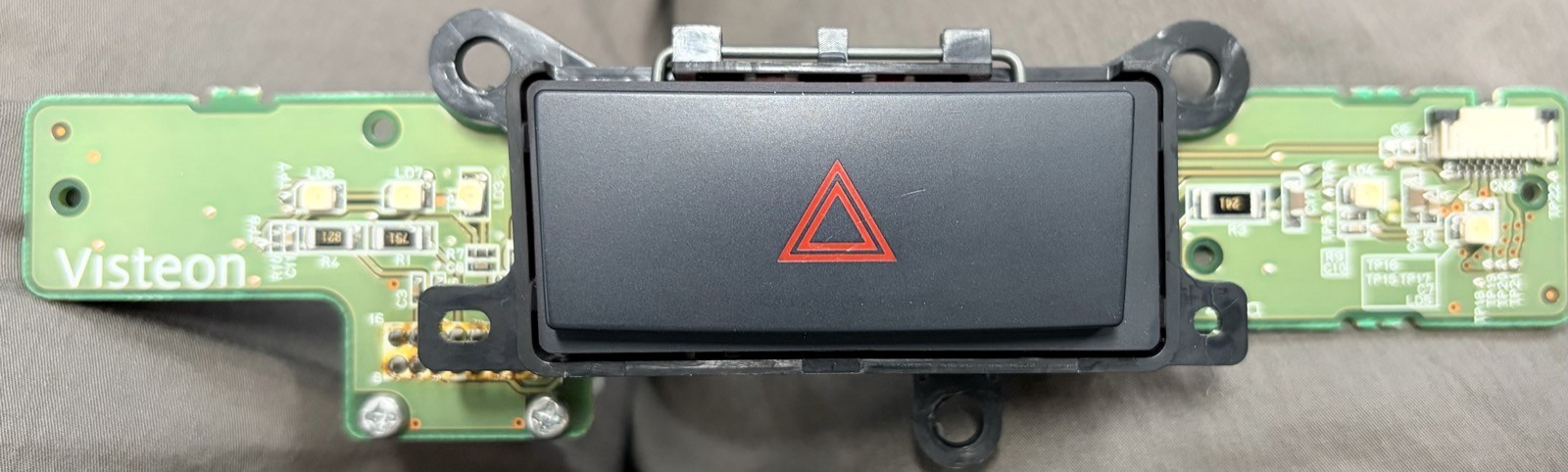

Visteon 기판.

가운데가 비상등 버튼이다.

뒤에는 흰 커넥터가 달려있다.

이걸 새 베젤 안쪽에 맞춰 넣고,

차에서 나온 비상등 선을 그대로 꽂으면 순정 버튼이 다시 살아난다.

​

​

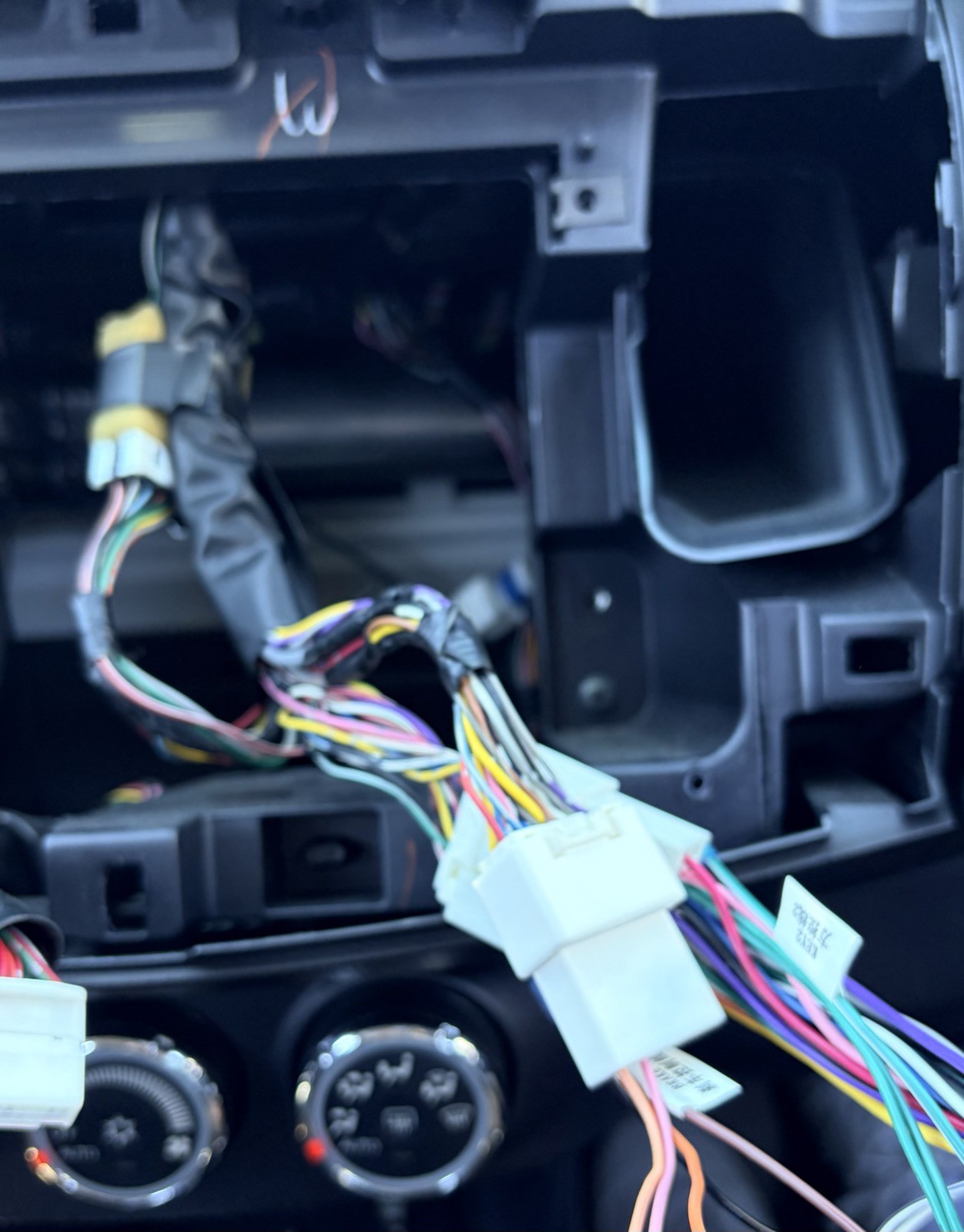

배선 연결은 정말 간단하다.

터미널끼리 부착시켜주기만 하면 된다.

순정 커넥터 → 변환 하네스 → L6 Pro.

선 색깔이 알록달록해서 보기엔 복잡해 보이지만,

커넥터끼리 맞춰 끼우면 된다.

​

​

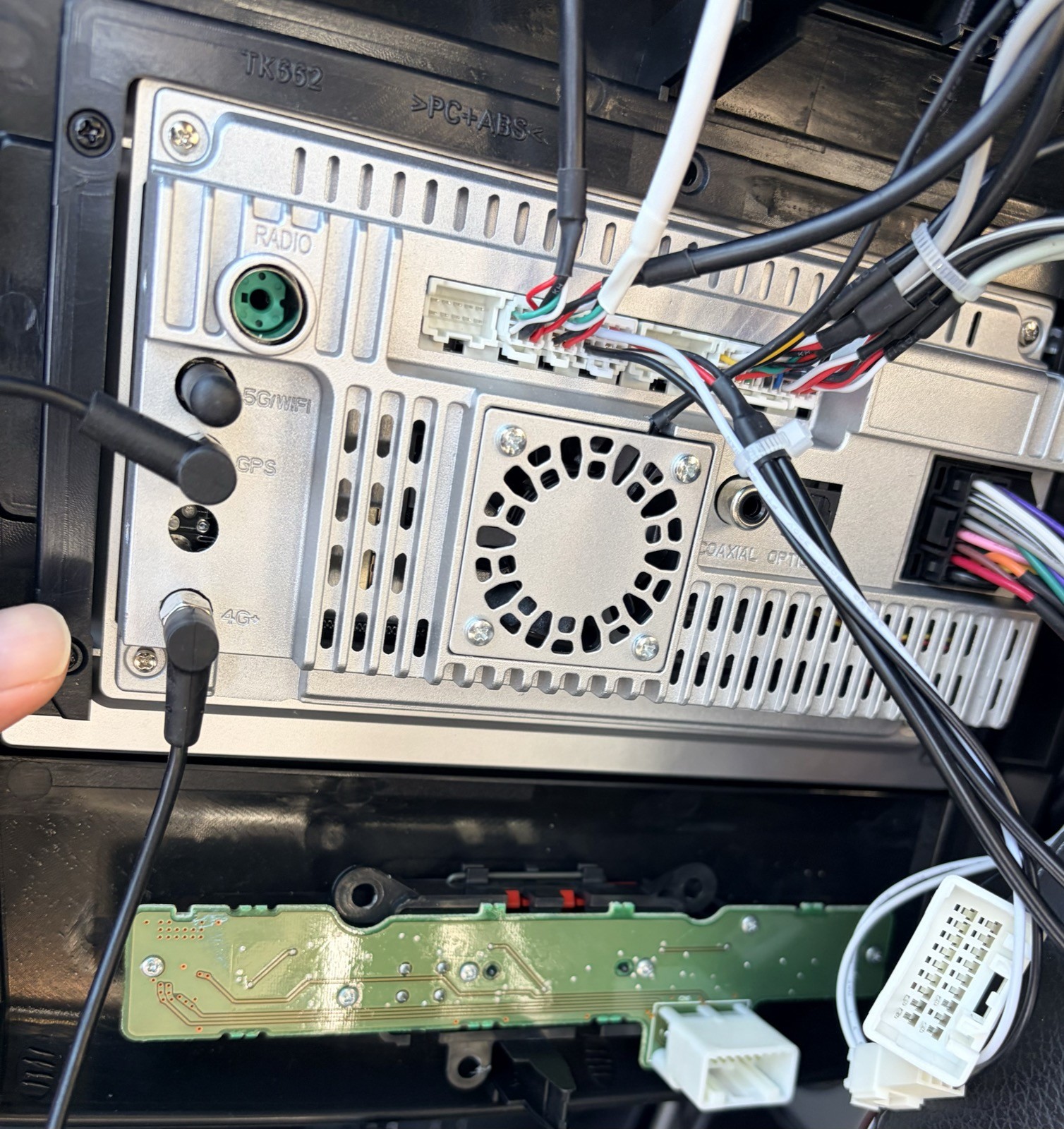

본체 뒷면

디스플레이를 케이지에 밀어 넣기 전에 뒷면을 찍었다.

RADIO, 5G WIFI, GPS, 4G 단자가 한쪽에 모여있다.

가운데는 냉각팬.

아래쪽에는 아까 뜯어낸 비상등 기판이 베젤에 올라가 있다.

​

GPS랑 4G 안테나는 미리 꽂아두고 선을 대시보드 쪽으로 빼놨다.

나중에 본체 넣고 안테나 끼우려면 손목이 안 들어간다.

​

​

안테나

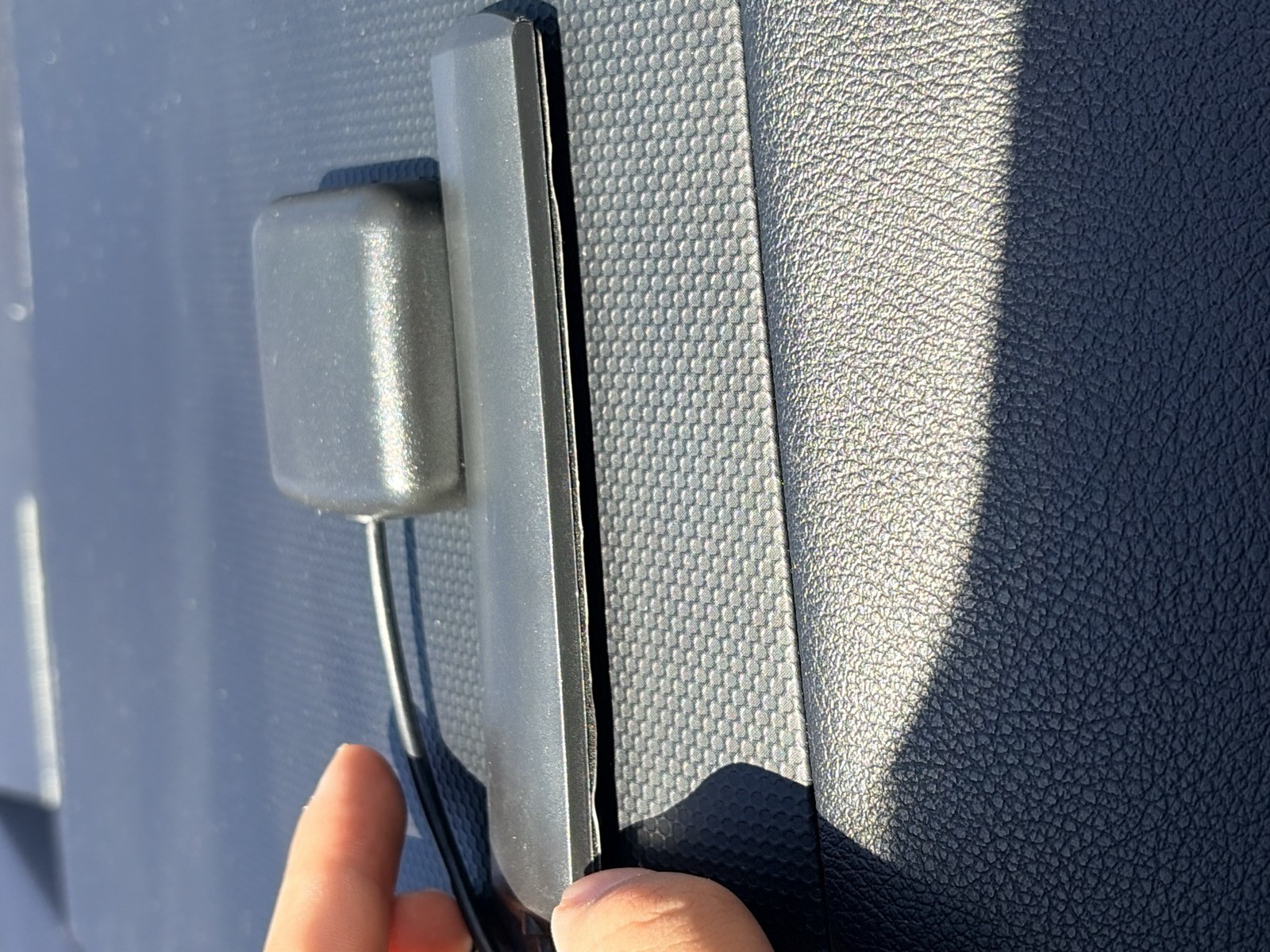

GPS 패치 안테나와 4G 안테나는 대시보드 위, 앞유리 쪽에 붙였다.

선 정리하는 게 일이다.

여기저기 뜯어서 속으로 선을 숨겨야 한다.

제일 힘든 작업.

추가로, GPS를 금속이 가리게 하면 안된다.

​

​

다 끼운 뒤

트림 다시 끼우고 짱구도 제자리에.

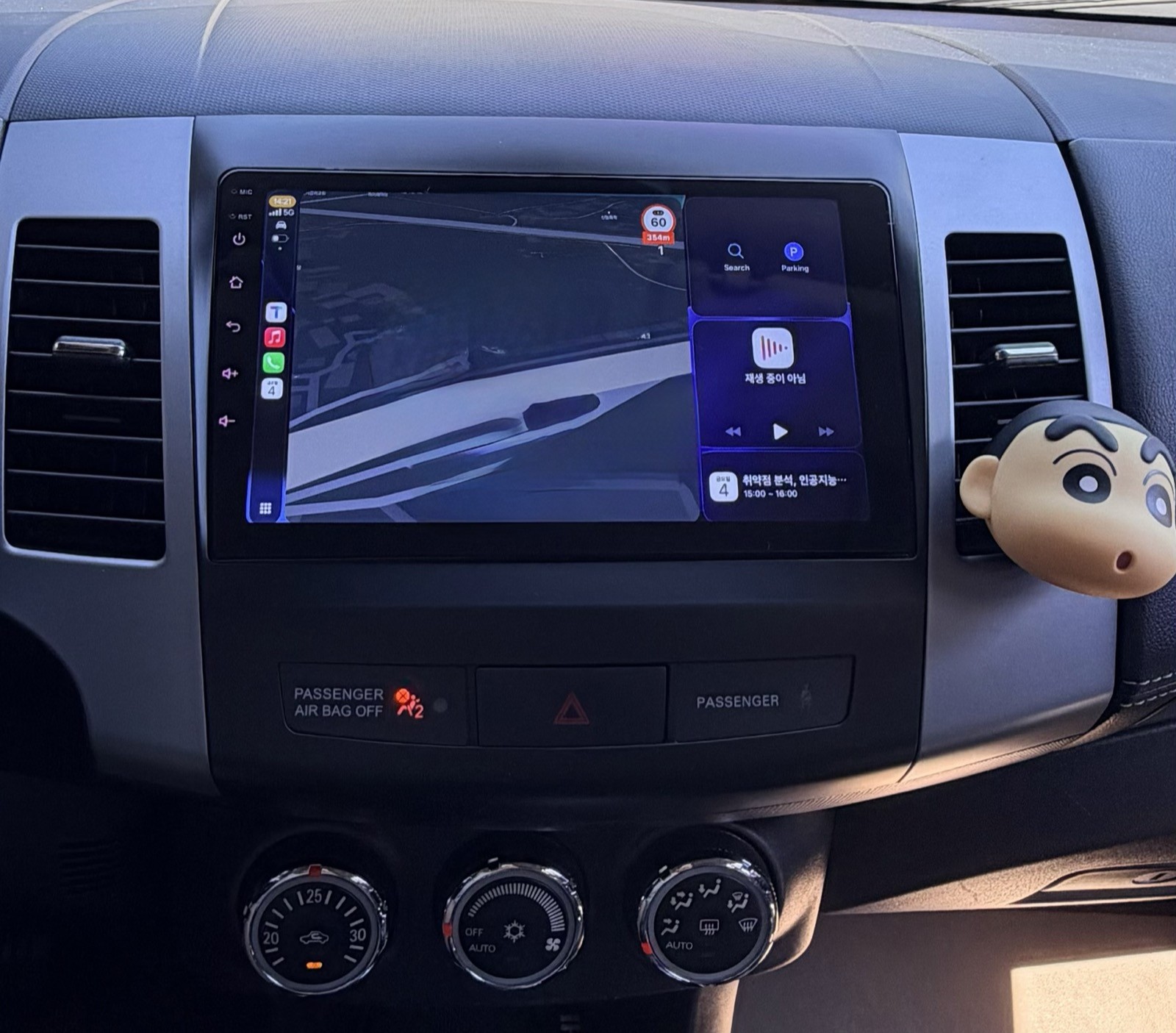

시동 켜보니 아래처럼 뜬다.

카플레이 연결되고 지도도 나온다.

비상등, 조수석 에어백 표시도 순정 그대로 살아있다.

공조 다이얼도 안 건드렸으니 에어컨은 원래대로.

​

순정 CD 플레이어보다는 화면이 커서 이질감이 있긴 하다.

그래도 폰 거치대 들고 다니던 것보다는 훨씬 낫다.

​

​

작업하면서 느낀 것

비상등 기판 앞쪽 기준으로

오른쪽 상단에 어떠한 단자를 꼽는 곳이 있었는데,

이게 뭔지 정말 궁금하다.

교체하고 난 뒤로, 비상 깜빡이를 켜도

버튼이 깜빡깜빡 안 하던데 이건가…?

( 기능은 정상적임. )

• 생각보다 음질이 괜찮다.

EQ만 어떻게 맞추면 막귀인 내 기준으로는

동일할 것 같다. ​
